Detal prosto z prasy rzadko nadaje się do wysyłki. Ma ostre krawędzie i graty, czasem wymaga podwyższonej twardości, prawie zawsze mycia i zabezpieczenia. To, czy te operacje są kolejnym krokiem tego samego procesu, czy osobnymi zleceniami u osobnych podwykonawców, decyduje o lead timie, koszcie i o tym, kto odpowiada za jakość gotowego detalu.
Po przeczytaniu tego artykułu będziesz wiedział, jakie operacje wykończeniowe są dostępne po wykrawaniu, kiedy każda z nich jest potrzebna, jak układa się je w kolejność i co zmienia się, gdy cały ten ciąg odbywa się pod jednym dachem zamiast w czterech firmach.
Dlaczego detal po wykrawaniu wymaga obróbki dodatkowej
Wykrawanie to cięcie mechaniczne, a każde cięcie zostawia ślad. Na krawędzi powstaje grat – cienka wypływka materiału – oraz ostry kant. Detal bywa też pokryty olejem procesowym i, w zależności od funkcji, może wymagać twardości, której sama blacha po wykrawaniu nie ma.
Te cechy nie są kosmetyczne. Grat potrafi zaciąć się w automacie montażowym klienta, przeciąć izolację przewodu albo skaleczyć operatora. Ostra krawędź gorzej przyjmuje powłokę galwaniczną, bo powłoka na ostrym narożniku jest cieńsza niż na zaokrąglonym. Detal o zbyt niskiej twardości w zastosowaniu sprężystym lub trącym zużyje się przedwcześnie. Obróbka dodatkowa zamienia półprodukt z prasy w detal gotowy do montażu.
Obróbka wibrościerna i gratowanie
Najczęstsza operacja wykończeniowa po wykrawaniu to obróbka wibrościerna / gratowanie. Detale trafiają do pojemnika wypełnionego mediami ściernymi – kształtkami ceramicznymi lub z tworzywa – który wprawiany jest w drgania. Media ocierają się o powierzchnię i krawędzie detali, zbijają graty, zaokrąglają ostre kanty i ujednolicają powierzchnię.
Co daje ta operacja? Usuwa graty, które stwarzają ryzyko na linii klienta. Zaokrągla krawędzie, dzięki czemu detal jest bezpieczniejszy w montażu i lepiej przyjmuje powłokę. Ujednolica wygląd i fakturę całej partii. Proces jest powtarzalny i obejmuje całą partię naraz, a nie sztukę po sztuce, więc skaluje się do dużych wolumenów.
Kiedy ją stosować? Praktycznie zawsze po wykrawaniu, jako standard, a nie opcja. Wyjątkiem są nieliczne detale, w których krawędź po cięciu jest już akceptowalna funkcjonalnie i estetycznie – ale takich jest mniejszość.
Hartowanie
Hartowanie to obróbka cieplna: nagrzanie detalu i kontrolowane schłodzenie, które zmienia strukturę materiału i podnosi jego twardość. Po hartowaniu często następuje odpuszczanie, czyli ponowne, łagodniejsze podgrzanie, które zdejmuje naprężenia i sprawia, że detal nie jest kruchy.
Co daje hartowanie? Podwyższoną twardość, odporność na ścieranie i sprężystość. Detal po hartowaniu wytrzymuje obciążenia cykliczne, które miękki materiał szybko by zmęczyły.
Kiedy je stosować? Wtedy, gdy detal pełni funkcję mechaniczną – sprężyna dociskowa, element sprężysty, detal narażony na ścieranie lub obciążenie cykliczne. Detal montażowy bez obciążeń, taki jak kątownik, ramka czy osłona, zwykle hartowania nie potrzebuje, a niepotrzebne dodaje koszt i ryzyko odkształcenia. Zasada „twardsze znaczy lepsze” jest myląca – za twardy detal w złym miejscu pęka, zamiast się odkształcać.
Hartowanie ma istotny skutek uboczny: zmienia wymiary. Detal po obróbce cieplnej może się nieznacznie odkształcić wskutek przemian w strukturze materiału. Dlatego tolerancje i kolejność pomiarów trzeba zaplanować z góry – co mierzymy przed hartowaniem, a co po. Poniższa tabela pokazuje poglądowo, jak różni się rola twardości w zależności od detalu.
| Typ detalu | Czy hartować | Dlaczego |
| — | — | — |
| Sprężyna dociskowa, element sprężysty | Tak | Bez hartowania traci nacisk po cyklach pracy |
| Detal narażony na ścieranie | Tak | Miękki materiał zużywa się przedwcześnie |
| Kątownik, ramka, osłona montażowa | Zwykle nie | Brak obciążeń, hartowanie tylko dodaje koszt i ryzyko odkształcenia |
| Detal o ciasnych tolerancjach bez obciążeń | Ostrożnie | Hartowanie zmienia wymiary, trzeba to skompensować |
Obróbka dodatkowa jako część procesu, nie osobne zlecenie
Tu leży najważniejsza różnica dla kupca. Te same operacje można zorganizować na dwa sposoby.
W modelu rozproszonym detal po wykrawaniu jedzie do gratowania w jednej firmie, do hartowania w drugiej, do galwanizacji w trzeciej. Każdy etap to transport, magazynowanie i czas oczekiwania. Na każdym styku detal może złapać korozję albo uszkodzenie, a gdy pojawia się problem, cztery firmy w łańcuchu wskazują na siebie nawzajem. Cztery faktury, cztery terminy i zero osób odpowiedzialnych za całość.
W modelu zintegrowanym obróbka dodatkowa jest kolejnym krokiem tego samego procesu. Detal przechodzi z prasy bezpośrednio do gratowania, potem – jeśli trzeba – do hartowania, bez opuszczania zakładu. Eliminuje to transport międzyoperacyjny, skraca lead time i daje jedną odpowiedzialność za gotowy detal. Tę samą logikę stosujemy do galwanizacji, którą szczegółowo opisujemy w artykule Galwanizacja po tłoczeniu w jednym zakładzie, oraz do mycia, omawianego w artykule Czystość detali tłoczonych – mycie przemysłowe.
Kolejność operacji ma znaczenie

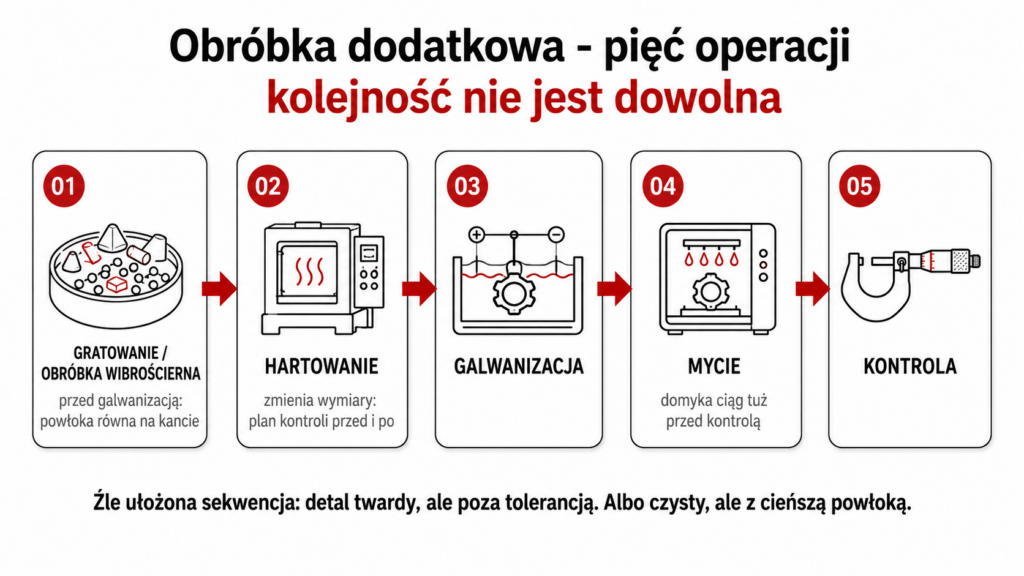

Obróbka dodatkowa to nie zbiór niezależnych kroków – to sekwencja, w której kolejność wpływa na wynik. Typowy ciąg dla detalu wykrawanego wygląda tak:
- Wykrawanie – detal powstaje na prasie.
- Obróbka wibrościerna / gratowanie – usunięcie gratów i zaokrąglenie krawędzi.
- Hartowanie – jeśli detal wymaga podwyższonej twardości (z kontrolą wymiaru po obróbce cieplnej).
- Galwanizacja – powłoka ochronna lub funkcjonalna, nakładana na czystą, zaokrągloną krawędź.
- Mycie – usunięcie zanieczyszczeń i przygotowanie powierzchni, z zabezpieczeniem antykorozyjnym na czas transportu.
- Kontrola – pomiar wymiarowy potwierdzający, że detal mieści się w specyfikacji po wszystkich operacjach.
- Wysyłka – detal gotowy do montażu.
Dlaczego kolejność jest ważna? Gratowanie przed galwanizacją zapewnia, że powłoka pokryje równy, zaokrąglony kant. Hartowanie przed galwanizacją, bo obróbka cieplna w wyższej temperaturze uszkodziłaby powłokę. Kontrola wymiarowa po hartowaniu, bo to ono może zmienić wymiar detalu. Pełny obraz tego, jak te etapy łączą się w jeden proces produkcyjny, opisujemy w przewodniku po wykrawaniu metali na prasach.
Przykład: detal sprężysty przez pełen ciąg
Weźmy sprężynę dociskową ze stali sprężynowej, montowaną w złączu elektrycznym. Detal wychodzi z prasy z ostrą krawędzią i gratem po linii cięcia. Trafia do obróbki wibrościernej, która zbija grat i zaokrągla kanty, żeby detal nie kaleczył montażysty i nie uszkadzał sąsiednich elementów. Potem idzie na hartowanie z odpuszczaniem, bo bez podwyższonej twardości straciłby nacisk po kilku tysiącach cykli pracy.
Po hartowaniu detal jest mierzony, bo obróbka cieplna mogła zmienić jego wymiar – i dopiero zatwierdzony wymiarowo idzie na galwanizację, która pokrywa równą, zaokrągloną krawędź. Na końcu mycie z zabezpieczeniem antykorozyjnym i kontrola końcowa. Gdyby kolejność była inna – galwanizacja przed gratowaniem albo pomiar przed hartowaniem zamiast po nim – detal wyszedłby albo z cieńszą powłoką na ostrym kancie, albo z niesprawdzonym wymiarem po obróbce cieplnej. Ta sama lista operacji, inny wynik.
Co zlecać razem, a czego nie zlecać osobno
Nie każda operacja musi być u jednego dostawcy, ale niektóre rozdzielone generują więcej kosztu niż oszczędności.
Razem z wykrawaniem warto trzymać operacje, które wpływają na siebie nawzajem. Gratowanie i galwanizacja to para nierozłączna: gdy robi je kto inny, nikt nie odpowiada za to, że powłoka równo pokryła zaokrąglony kant. Hartowanie i kontrola wymiarowa również, bo obróbka cieplna zmienia wymiar, a dostawca, który hartuje, ale nie mierzy po hartowaniu, oddaje detal z niesprawdzonym skutkiem własnej operacji. Mycie i zabezpieczenie antykorozyjne należą do siebie, bo czysty detal bez zabezpieczenia zaczyna korodować w drodze do klienta.
Co można rozdzielić bez większego ryzyka? Operacje, które nie wpływają na sąsiednie etapy i mają jasny, mierzalny wynik – na przykład specjalistyczną powłokę dostępną tylko u wyspecjalizowanego dostawcy. Ale nawet wtedy ktoś musi odpowiadać za detal jako całość i pilnować, żeby transport między etapami nie wprowadził korozji ani uszkodzeń.
Reguła jest prosta: im mocniej dwie operacje wpływają na wspólny wynik, tym drożej kosztuje rozdzielenie ich między firmy. Cztery etapy u czterech podwykonawców to nie tylko cztery faktury – to cztery miejsca, w których nikt nie widzi detalu jako całości.
Koszt obróbki u źródła kontra koszt reklamacji
Obróbka dodatkowa wykonana u źródła kosztuje ułamek tego, co kosztuje problem wykryty u klienta. Grat usunięty w pojemniku z mediami ściernymi to grosze na sztuce. Ten sam grat, który zatrzymał automat montażowy klienta, to przestój linii, segregacja partii i rozmowa o karze umownej.
Dlatego pominięcie obróbki dodatkowej rzadko jest realną oszczędnością – częściej przesunięciem kosztu w czasie i w dół łańcucha. Detal bez gratowania przejdzie kontrolę wymiarową, bo wymiary się zgadzają. Problem ujawni się dopiero tam, gdzie detal ma pracować: w podajniku, w złączu, w dłoni operatora. Koszt, który na produkcji byłby groszowy, na linii klienta liczy się w godzinach przestoju i w utraconym zaufaniu.
FAQ
Czy gratowanie jest zawsze konieczne po wykrawaniu?
Praktycznie zawsze. Wykrawanie zostawia grat i ostry kant, które stwarzają ryzyko na linii montażowej i pogarszają przyczepność powłoki. Wyjątkiem są nieliczne detale, w których krawędź po cięciu jest już akceptowalna funkcjonalnie – ale stanowią mniejszość.
Po czym poznać, czy mój detal wymaga hartowania?
Po jego funkcji. Jeśli detal pracuje jako element sprężysty, jest narażony na ścieranie albo obciążenie cykliczne – hartowanie jest zwykle potrzebne. Jeśli to detal montażowy bez obciążeń mechanicznych, hartowanie najczęściej tylko dodaje koszt i ryzyko odkształcenia.
Dlaczego lepiej, gdy obróbka dodatkowa jest u tego samego dostawcy co wykrawanie?
Bo eliminuje transport międzyoperacyjny, skraca lead time i daje jedną odpowiedzialność za gotowy detal. W modelu rozproszonym, z osobnymi podwykonawcami, każdy styk między firmami to ryzyko opóźnienia, uszkodzenia i sporu o to, czyja jest wina przy reklamacji.
Czy hartowanie zawsze zmienia wymiary detalu?
W jakimś stopniu zawsze – obróbka cieplna zmienia strukturę materiału, a wraz z nią wymiar. Skala zależy od gatunku, geometrii detalu i parametrów procesu. Dlatego detale o ciasnych tolerancjach mierzy się po hartowaniu, a tam gdzie to konieczne, zmianę kompensuje się już na etapie projektu narzędzia.
